Нагрівальні провід ПНСВ зі сталевою жилою призначений для обігріву при фіксованому монтажі об’єктів нафтової і газової промисловості, монолітного бетону та залізобетону, а також для підлогових нагрівачів при напрузі до 380 В змінного струму номінальною частотою 50 Гц або постійного струму до 1000 В. Використовується для прискорення прогріву бетону монолітних конструкцій в зимовий час. Найчастіше застосовується в монолітному будівництві.
Прогрів бетону необхідний при мінусових температурах навколишнього середовища (більше, ніж – 5 С), а також при низьких плюсових температурах для прискорення твердіння бетону. Якщо не здійснити своєчасне прогрівання бетону, то він не затвердіє, не набере потрібну міцність і може швидко зруйнуватися.
Для прогрівання бетону дротом ПНСВ його занурюють у бетон. Для прогрівання в такий спосіб обов’язково потрібний трансформатор. Струм на провід ПНСВ вибирають у діапазоні 14-16 А, причому підключений провід не можна виносити на повітря, де він просто згорить, подача напруги здійснюється, коли провід занурений у бетон.

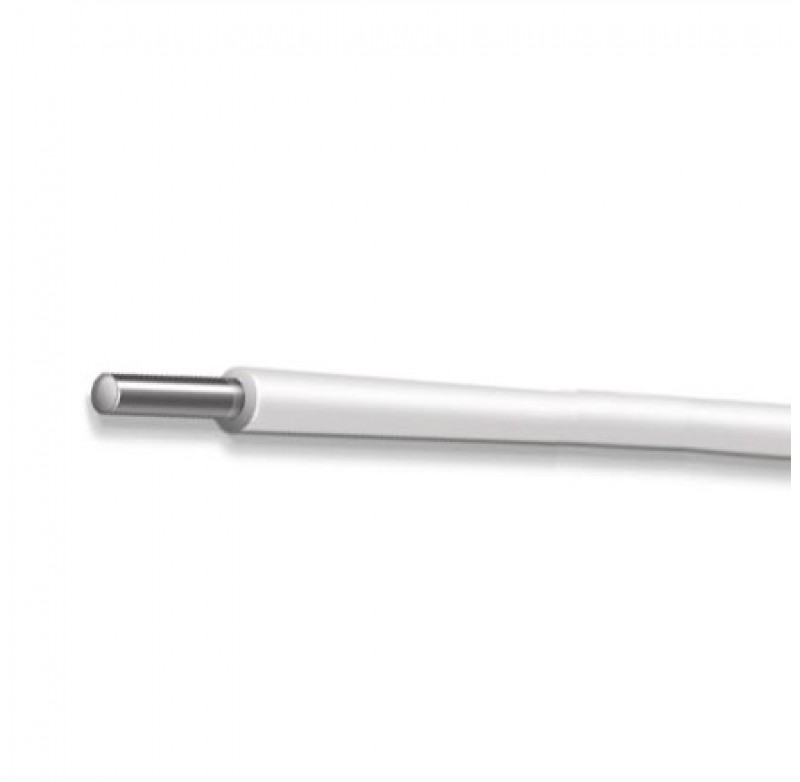

Елементи конструкції ПНСВ:Жила – сталева, однодротяна, струмопровідна круглої форми.Ізоляція – ПВХ пластикат або поліетиленЧисло струмопровідних жил – одна.
Розшифровка провода ПНСВП – провідН – нагрівальнийС – сталева жилаВ – полівінілхлоридна оболонкаНагрівальний кабель для бетону: дріт, нагрівальний, сталева жила, ПВХ-оболонка.
Діаметр: 1,2 мм;Температура експлуатації дроту ПНСВ: -60 … +50 ° С;Робочий струм: від 14 до 16 Ампер;Опір ПНСВ: у середньому близько 0,15 Ом/м;Температура монтажу ПНСВ: -25…+50 °С.
Діаметр номінальний зовнішній – 2,80 мм.Розрахункова маса – 19,0 кг/км.
Дроти розігріваючі ПНСВ стійкі до зміни температури навколишнього середовища: від -60°до +50°СМаксимально допустима температура експлуатації: +80°СПрокладка проводів повинна проводитися при температурі навколишнього середовища не нижче -15°СПровід стійки до впливу води і 20-ти процентного водного розчину кухонної солі або 30-ти процентного розчину лугів Са(ОН)2 або NaOH.Радіус вигину дротів при монтажі повинен бути: не менш 5 зовнішніх діаметрівМінімальний радіус вигину: 25 ммЗмонтовані проводу розігріваючі не повинні перетинатися або торкатися один до одного, відстань між проводами повинно бути: не менш 15 ммРежим роботи проводів – повторно-короткочасний або тривалийПідведення живлення до нагрівальної секції здійснюється “холодними” кінцями, місця з’єднання нагрівального дроту та “холодного” кінця рекомендується виводити за межі обігрівається зониЗ’єднання “холодного” кінця з нагрівальними дротами рекомендується проводити методом пайки з застосуванням бандажа з мідного дроту, за допомогою клемних коробок або гільз. Допускається будь-який інший метод, що забезпечує надійність з’єднання при експлуатації. Для досягнення рівномірності теплового поля, змонтовані проводу рекомендується покривати металевою фольгою товщиною 0.2-0.5 мм. Допускається виготовлення нагрівальних секцій з 2-3 відрізків проводів, при цьому з’єднання струмопровідних жил відрізків може здійснюватися будь-яким способом, що забезпечує якість з’єднання
Електричний опір ізоляції дроту прогрівального ПНСВ, перерахований на 1 км довжини та виміряний при температурі 20 ° С – не менше 1 МОм.
Напруга змінного струму: до 380ВНапруга живлення рекомендована: 60-70ВПитома потужність тепловиділення дроту:для армованих конструкцій, Вт/п.м 30-35для неармованих конструкцій, Вт/п.м 35-40Цикл термосного витримування конструкцій: 2-3 доби
Температура навколишнього середовища: -60 до + 50 градусів С.Температура експлуатації: не більше +80 градусів С.Кліматичне виконання: УХЛМінімальний радіус вигину кабелю: 25ммБудівельна довжина: 110мГарантійний термін експлуатації 2 роки з дня введення в експлуатаціюТермін служби 16 років.
